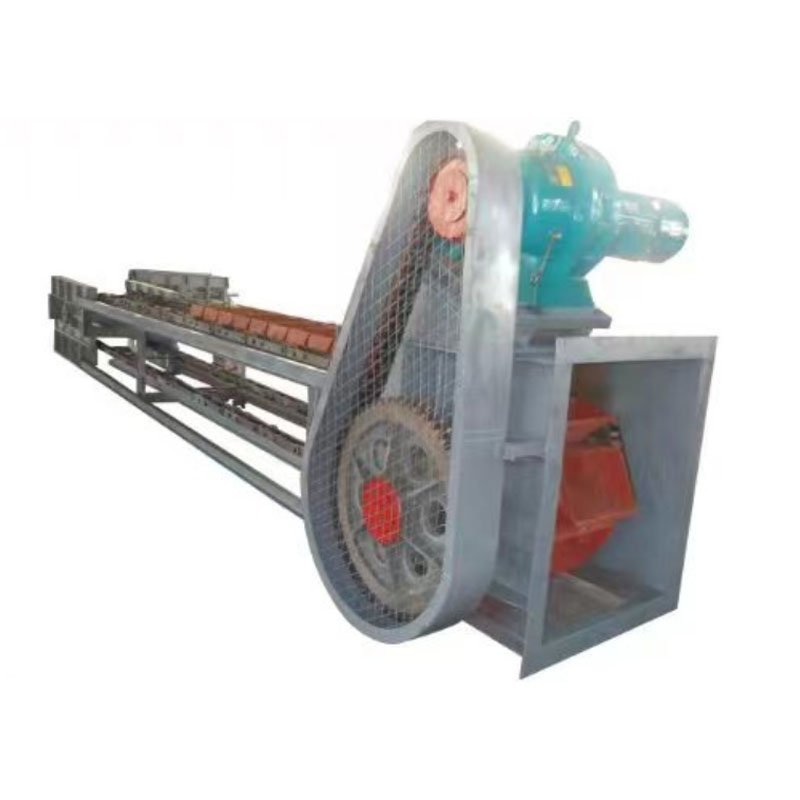

LD系列鏈斗輸送機

product_banner

產品中心

LD系列鏈斗輸送機是以沿軌道運行的料斗來水平或傾斜輸送物料的設備,廣泛應用于電站、礦山、煤炭等行業的各種 松散物料的輸送,如鍋爐灰渣、水泥熟料、礦渣、焦炭、碎石等,特別是一些溫度高、容重大、塊度大、具有鋒利銳角和 磨琢性強的物料。由于鏈斗式輸送機具有布置靈活、輸送能力大、使用壽命長、維護量小、運行成本低、輸送角度大等優 點而深受廣大用戶歡迎。

與同類設備相比,LD系列鏈斗輸送機的突出優點是:

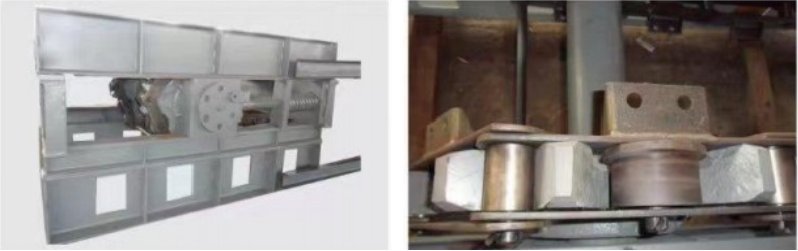

1.牽引鏈條采用專業鏈條廠家生產的高強度雙排重型板式鏈,運行穩定可靠,使用壽命長;

2.機尾采用彈簧螺旋張緊裝置,可使牽引鏈條的張緊力自動調整,特別適合遠距離、重載荷的輸送機;

3.工藝布置靈活,可架高、地面或地坑布置,可水平或斜升安裝,也可水平加斜升安裝;

4.背負驅動機構,結構緊湊,安裝方便。

布置形式

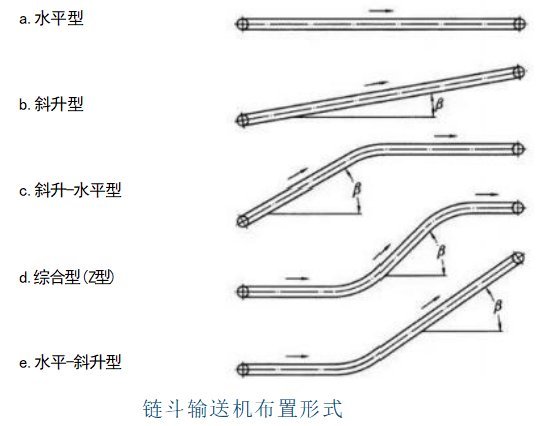

1、鏈斗式輸送機的布置形式見圖。

2、選擇和確定輸送機的布置時應考慮以下問題:

2.1在滿足工藝要求的前提下,應盡量選擇最簡單的布置形式;

2.2 LD型鏈斗輸送機單機長度不宜超過80m;

2.3斜升輸送時,斜升角度不宜超過60°。



料斗寬度B有350、450、630、800、1000五個規格,根據不同的運行場合及環境要求,鏈斗輸送機分散開型、半封閉型和全封 閉型三種。

用戶可根據附表中的參數選擇機型,并提出具體的布置形式及尺寸、出力、物料參數和其他要求。


規格型號

料斗寬度B mm

鏈速范圍 m/min

輸送能力m3/h

β≤20°

20°<β≤40°

40°≤3560

LD-350xL

350

3.5~17.5

14~70

7-35

5~25

LD-450×L

450

3.5~17.5

18~90

9~45

6~30

LD-630xL

630

3.5~17.5

24-120

12~60

9~45

1D-800xL

800

3.5-17.5

32-160

16-80

11~55

LD-1000xL

1000

3.5~17.5

40~200

20~100

14~70
