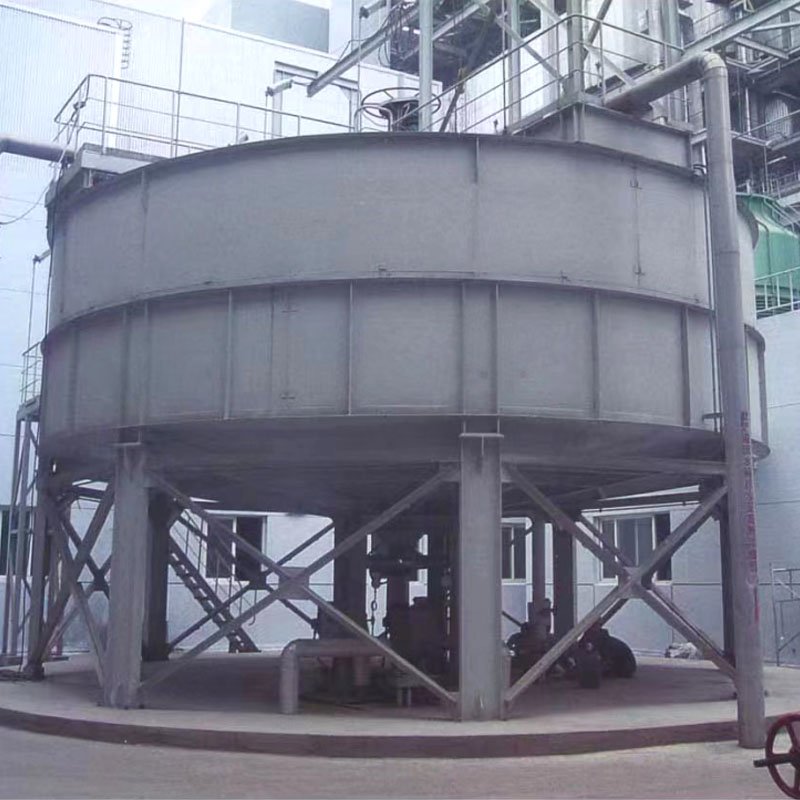

高效濃縮機主要用于火電廠除灰系統中作為高效灰漿濃縮設備,具有體積小、效率高、工程造價低等優點,是混凝士 結構濃縮沉淀池的最佳換代產品。因此廣泛受到火電廠、治金、礦山、煤炭等行業的歡迎,它能根據灰渣度自行調整耙的 高度,免除埋耙現象,該設備還能串接在脫水倉系統內工作,使整個系統占地面積減小。
驅動自動提耙形式
高效濃縮機采用通用電機直聯擺線針輪減速機、轉矩儀連接蝸輪蝸桿傳動帶動轉耙組件旋轉刮泥。當濃縮機 處理排漿不暢時或濃縮機間斷運行時間過久造成濃縮灰漿對旋轉耙產生壓粑、系統阻力超限、動力過載時,轉矩 儀發出訊號,提把電機工作,齒輪傳動、帶動螺桿上升,使整套旋轉耙組件將自動上提,以達到卸載,減負荷的目的。
入料方式
高效濃縮機的入料穩流筒采取防磨蝕處理,濃縮機入料方式為切入式。經多家電廠運行實際效果良好,筒內 漿體波動小,大顆?;以睆铰湓跐饪s機底部中間,有利于濃縮機刮泥耙的運行,提高了泥耙的處理能力,設備 運行更加平穩可靠。
平行斜板材料
高效濃縮機所配置的斜板采用加抗老化劑PVC塑料制作的斜板,使用壽命較玻璃鋼制品提高了五倍以上。
型號 | CNJ-5 | CNJ-8 | CNJ-10 | CNJ-12 | CNJ-15 |
公稱直徑mm | 5000 | 8000 | 10000 | 12000 | 15000 |
耙直徑mm | 3000 | 5500 | 8000 | 8900 | 9000 |
灰漿處理量t/h | 100 | 300 | 400 | 600 | 800 |
入口灰水比 | 1:10 | ||||
出口灰水比 | 1:2 | ||||
溢流水水質ppm | <250 | ||||
電機型號 | Y90L-4 | Y100L1-4 | Y100L1-4 | Y100L1-4 | Y112M-4 |
電機功率kW | 1.5 | 2.2 | 2.2 | 2.2 | 4 |
減速機型號 | XLSD1.5/2.2-1063 | XLSD2.2/4-1174 | |||
減速比 | 1:6546 | 1:10625 | 1:12427 | 1:12427 | 1:12427 |
耙轉速r/min | 0.23 | 0.14 | 0.12 | 0.12 | 0.12 |
輸出扭距N.m | 11767 | 11767 | 19612 | 19612 | 19612 |
設備重量 | 26 | 43.5 | 53.6 | 61.8 | 113.6 |
